Қалыптастырылған Q235B ыстық илектелген болат пластинасында иілу крекингін талдау

Q235B ыстық прокат жолағы қарапайым көміртекті құрылымдық болат болып табылады. Ол лайықты ұзартуға, беріктікке, қаттылыққа және қалыптауға қабілеттілікке ие. Материал штамптау және дәнекерлеу үшін жақсы жұмыс істейді, сондықтан зауыттар оны ғимараттар мен көпірлер үшін механикалық бөлшектер мен жоғары стандартты дәнекерленген құрылымдық бөлшектерді жасау үшін кеңінен пайдаланады.

Біз үлгілерді қалыптастыру сынақтарын жүргіздік, бірақ иілу кезінде жаппай крекинг табылды. Түпкі себептерді табу және тұтынушы стандарттарына сәйкес жақсарту жоспарларын жасау үшін біздің команда сынған үлгілерде сынақтар жүргізді. Біз иілу сызаттарына не әкелгенін растау үшін химиялық құрамын, жарылған және бұзылмаған жерлердің микроқұрылымдарын, сыну бетінің пішінін, ішкі қосындыларды және түйір өлшемін тексердік.

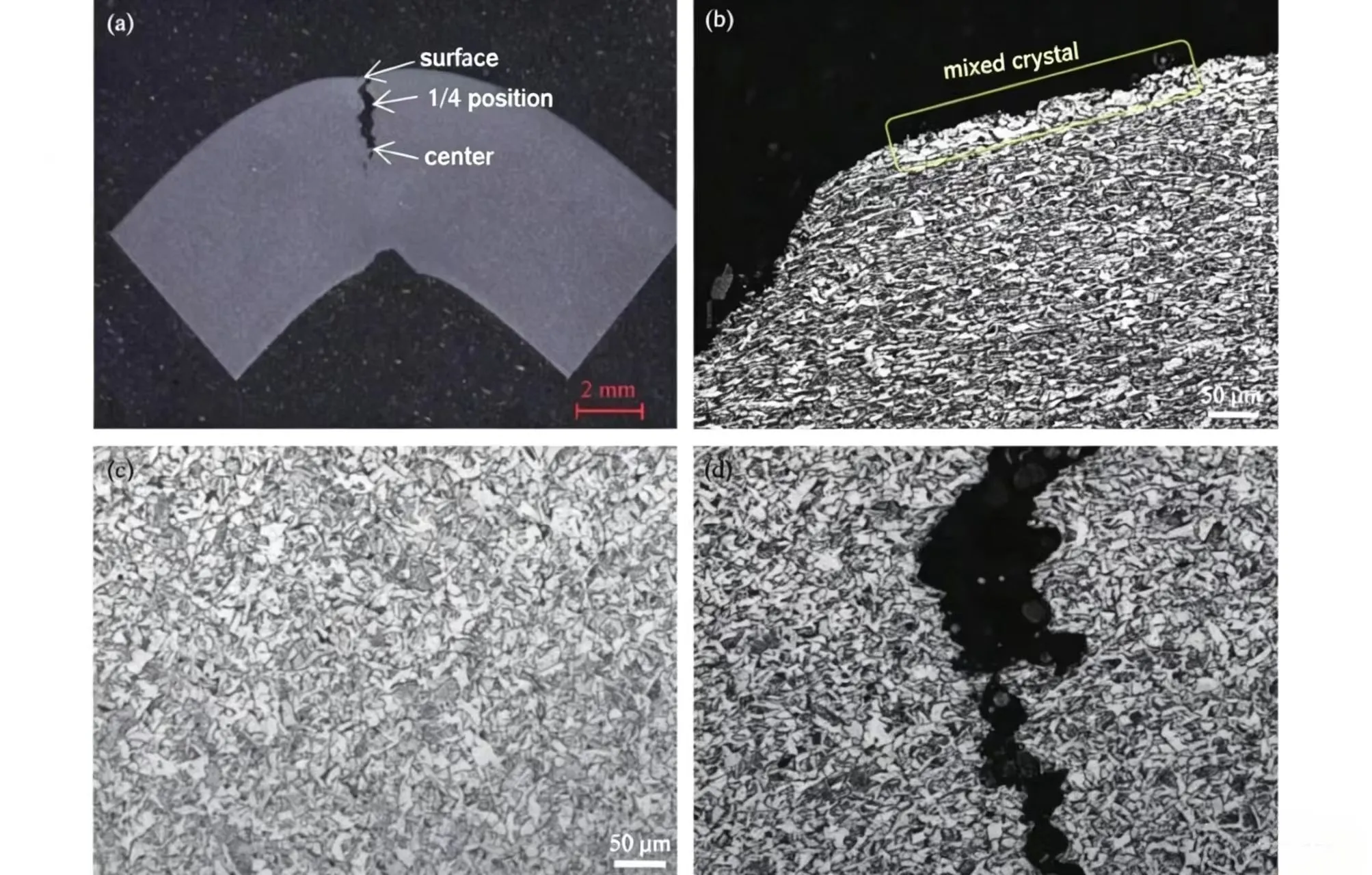

Санхэ инженерлері беткі көміртексіздендіру мен астықтың аралас құрылымы жарықшақтарды бастамайды, бірақ бар жарықтар әлдеқайда жылдам таралады. Шикізат жолағының микроқұрылымы барлық сынақ бөліктерінде біркелкі болып қалады: феррит мөлшері жоғарылаған кезде бейниттің мөлшері бетінен өзекке дейін төмендейді және жолақ бетінде аздаған акцикулярлы феррит пайда болады.

Шешімдер

1. Штамптау және майыстырмас бұрын жолақ жиектеріндегі қылшықтарды ұнтақтаңыз. Бұл өрескел кесу нәтижесінде пайда болған шағын жиекті микрожарықтарды жояды және иілу крекингтерін айтарлықтай азайтады.

2. Тұтынушымен олардың иілуге ​​қойылатын қатаң талаптары туралы сөйлесіңіз. Біз шығымдылығы төмен балама болат маркаларын ұсына аламыз немесе мақсатты созылу өнімділігі мәндерін реттеу арқылы Q235B жолағын олардың тапсырысы бойынша теңшей аламыз. Реттелетін жұмсақ механикалық қасиеттер олардың штамптау процесіне сәйкес келеді және иілу сызаттарының пайда болуын тоқтатады.
