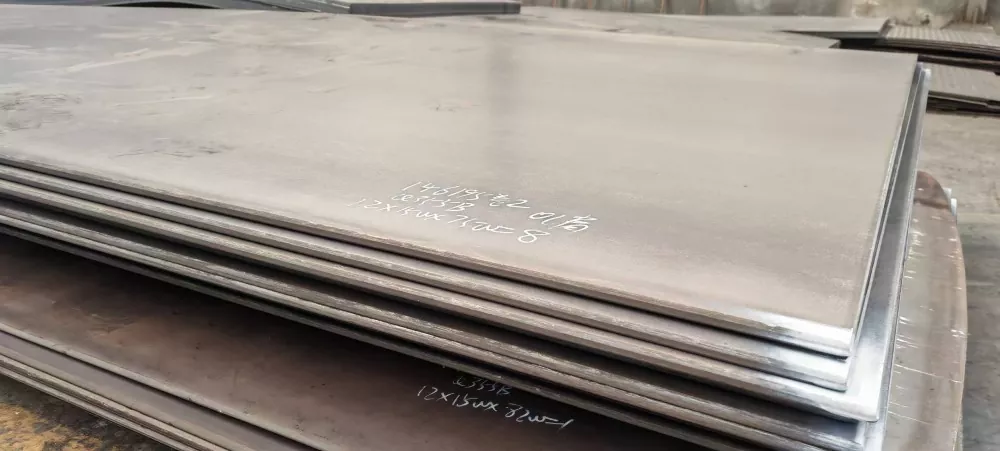

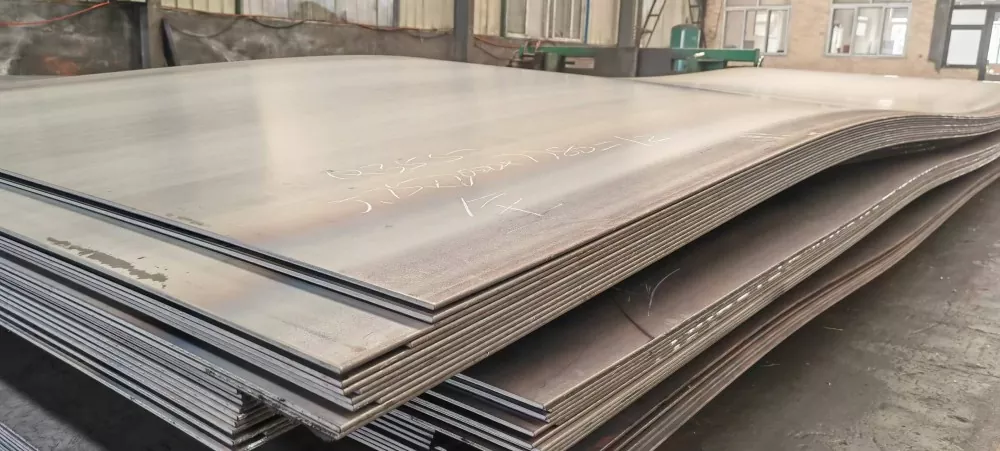

Көпір құрылысына арналған ыстық илектелген табақ

Көпір құрылысына арналған Санхэ болат ыстық илектелген пластина

Sanhe Steel - бұл Қытайдағы көпір инженериясының өндірушісі және жеткізушісі үшін ыстық илектелген пластина. Пластина сызбаға қарсы келтірілген, соғу температурасы, Z-бағыты талабы және баға белгілеуде болжанғаннан гөрі тегістік көрсетілген. Өлшемі бойынша кесілген бөлшектер мен жиектерді дайындау қол жетімді, сондықтан дайындаушы құрамдас бөліктерден бастайды, ал праймермен жарылыс бетті жабу жүйесіне дайындайды. Соққы мәндері, көміртегі баламасы және тегістік өлшемдері EN 10204 3.1 немесе 3.2 және үшінші тараптың тексеруі бар диірмен сынау сертификатында жазылған. Экспорттық жөнелтілімдер қабылдау жобасында қабылдау үшін құжатталады. MOQ, жеткізу уақыты және прейскурант спецификацияға сәйкес келеді: қор 7-15 күнде жеткізіледі, кесілген немесе арнайы оралған көпір тақтасы 15-35 күнде.

Бұл материал дегеніміз не және ол қалай сипатталады

Көпір тақтасы - бір рет емес, миллиондаған рет жүктелетін құрылымға арналған құрылымдық тақта. Басқару қасиеттері құрылыс қаңқасынан ерекшеленеді: қайталанатын қозғалыс жүктемесі кезінде шаршауға төзімділік, учаскедегі ең төменгі қызмет көрсету температурасында соққыға төзімділік және өлшемдік дәлдік, өйткені арқалықтар көпір мойынтірегі сіңірмейтін төзімділікке дейін жасалған.

Сондықтан көпір болаты жалпы құрылымдық маркаға емес, аталған стандартқа сәйкес сатып алынады. Қытайда стандарт GB/T 714 болып табылады, Q345qD және Q370qE сияқты сорттары бар, онда q әрпі көпір болатын, ал кейінгі әріп соққыға сынау температурасын белгілейді. Экспорттық жобаларда дәл осындай талап S355J2 EN 10025-2, ASTM A709 Gr.50 немесе ұлттық жол органының спецификациясында аталған болат маркасы ретінде жазылған. Көпір құрылысына арналған ыстық илемделген табақ стандартпен белгіленеді, өйткені қабылдау сынағы келісім-шартта жазылған.

Көпір тақтасы мен созылу күші бірдей пластинаның жалпы қор тізімінен айырмашылығы - маркетинг емес, құжаттама және сынақ. Жоба соққы сынағының нәтижесін, көміртегі баламалы мәнін, қалыңдыққа төзімділік пен тегістік өлшемін сұрайды және оларсыз келген жүкті қабылдамайды.

Бағалар мен стандарттар салыстырылды

Неліктен бұл баға басқаша көрсетілген

· Жобалық температурадағы қаттылық: көпір құрылысына арналған ыстық илемделген пластина Charpy сынағы кезінде құрылым қызмет көрсету кезінде көретін ең төменгі температурада энергияны сіңіруі керек.

· Қалың қосылыстардағы қалыңдықтың өнімділігі: диафрагма мен мойынтіректердің қосылымдары үш бағытта шектелген, бұл жерде Z-бағыты болат қажет.

· Тегістік пен қалыңдыққа төзімділік: арқалық жасау, камбар және мойынтірек деңгейлері пластинаның тегіс және қалыңдығына байланысты.

· Белгілі жылу кірісінде дәнекерлеу мүмкіндігі: көпірді дәнекерлеу процедуралары талапқа сай және пластина талап етілген процеске сәйкес болуы керек.

· Бақылау мүмкіндігі: әрбір пластина оны сынақ сертификатымен және құрылымдағы орнын байланыстыратын жылу нөмірін алады.

Техникалық сипаттамалар

Қолданбалар

Пластина арқалықтары және қорап арқалықтары: тор және фланец пластина, оның ішінде теріс момент аймақтарындағы қалың фланец пластина. Қалыңдығы бойынша шектеу орын алатын көлденең рамалар, диафрагмалар және тіректер. Ортотропты палубаларға және композициялық палуба пішіндеріне арналған көпір палубасы. Тегістігі мен қалыңдығын бақылау маңызды рөл атқаратын мойынтірек тақталары мен табан тақтайшалары. Уақытша жұмыстар: тұмсық болатты ұшыру, жалған жұмыс және домкрат арқалықтары. Көмекші құрылыстар: порталдар, белгі тіректері және ақылы құрылыстар. Көпір құрылысына арналған ыстық илектелген табақ әдетте өлшеміне қарай кесіледі, сондықтан өндіруші толық тақтайшаның орнына бөлшектерді алады.

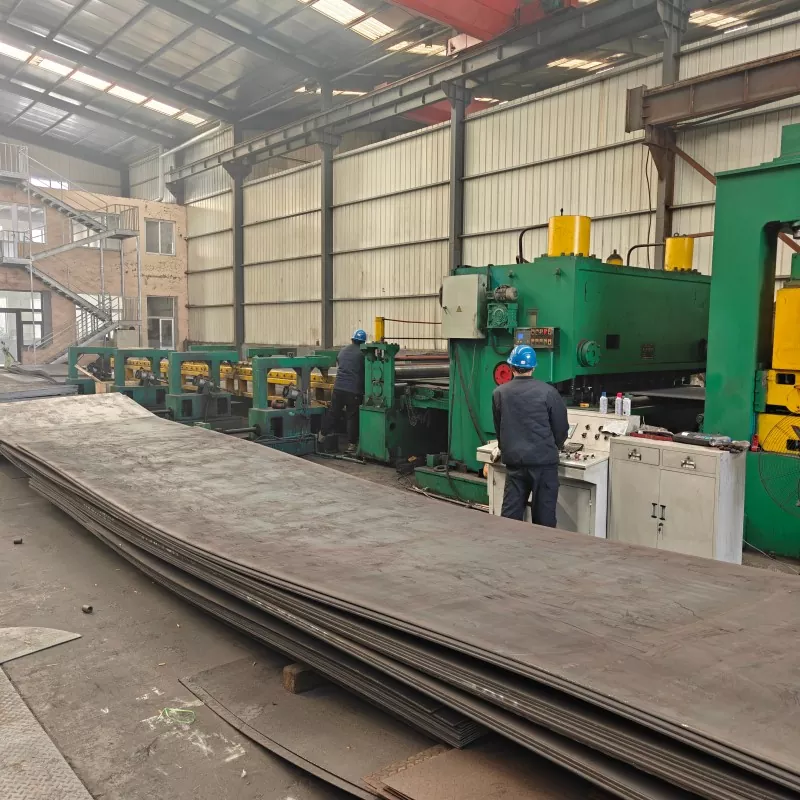

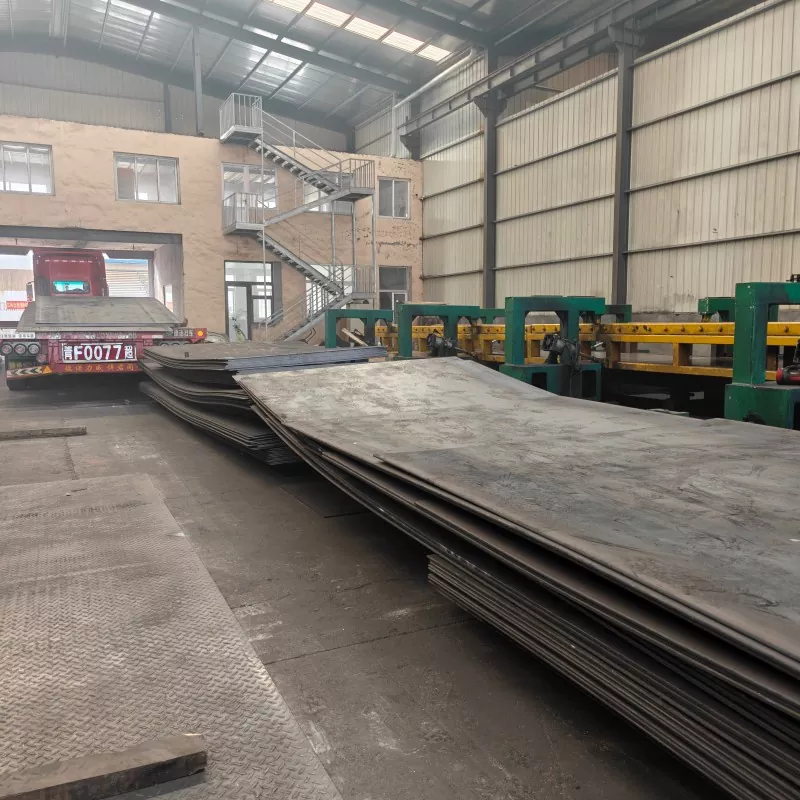

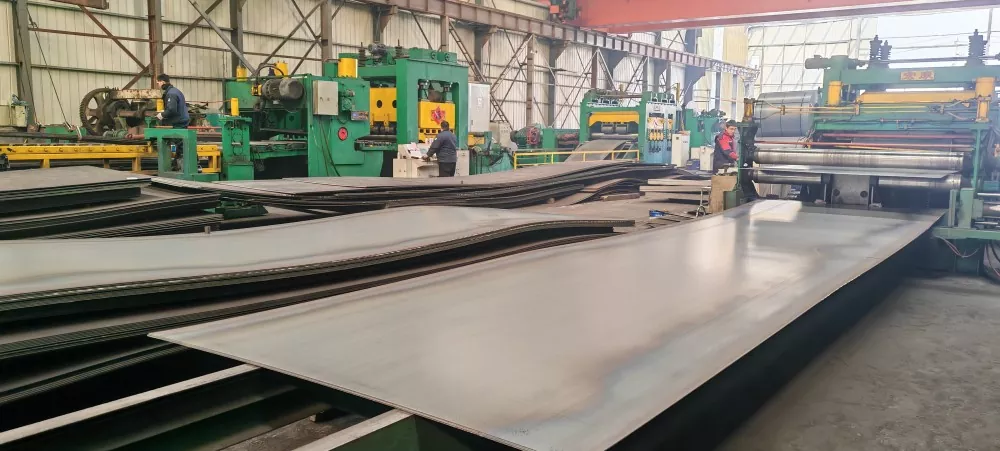

Дайындау және жеткізу

Көпір құрылысына арналған ыстық илектелген пластина әдетте өлшеміне сай кесіліп жеткізіледі, қажет болған жағдайда сызбаға жиектері дайындалады, осылайша дайындаушы толық пластинадан емес, бөліктерден басталады. Қаптау жүйесі үшін атқылау және цехты төсеу қол жетімді және пішінді бөлшектер DXF немесе PDF сызбасына сәйкес келеді.

Қаптама тасымалдау бағытына сәйкес келеді: көтеру нүктелері белгіленген болат баулар немесе ұзақ теңіз жүктерін тасымалдауға арналған қорапшалар. Жеткізу құжаттары консигнациямен бірге дайындалады, оның ішінде диірменнің сынақ сертификаттары, зауыттық тексеру актісі және қабылдау жобасы қабылдау кезінде талап ететін кедендік декларация файлдары.

Еуропалық мердігерге жеткізілген жоба

Ағымдағы еуропалық инфрақұрылымдық жоба үшін компания тас жол мен көпір құрылысында жұмыс істейтін мердігерге S355J2 плитасының көп контейнерлік партиясын жөнелтті. Тапсырыс инженерлік сызбаларға сәйкес кесілді, EN 10025-2 стандартына сәйкес тексерілген төмен температурадағы қаттылық, дәл кесу өлшемдері және жүктеу алдында қолданылатын тотқа қарсы бетті өңдеу. Көпір құрылысына арналған бірдей ыстық илектелген пластина тиеу алдында үйде кесіліп, жарылып, праймермен өңделген.

Жеткізу алдында инспекциялық топ парақты және диірменнің ресми сынақ сертификаттарымен, зауыттық тексеру есептерімен және кедендік декларация файлдарымен бірге жөнелтілген партияны тексерді, осылайша ресімдеу мен алаңды қабылдау құжаттаманың екінші айналымынсыз аяқталуы мүмкін. S355JR, S355JO және S355J2 қоры жыл бойы сақталады, үй жағдайында тапсырыс бойынша кесу, жару және төсеу жұмыстары жүргізіледі.

Жиі қойылатын сұрақтар

1-сұрақ: Көпір жобасы қандай әсер ету дәрежесін қажет етеді?

A: Дизайн спецификациясы оны сайттағы ең төменгі қызмет көрсету температурасынан орнатады. Q345qD және S355J2 -20 C, ал Q370qE немесе E-сыныптағы баламасы -40 C құрайды.

2-сұрақ: Z-бағыты болат көпірге қашан қажет?

A: Диафрагма және мойынтірек қосылымдары сияқты қалың бекітілген қосылыстарда. Z25 немесе Z35 сертификатта тексерілген қалыңдығы бойынша сынақ нәтижесімен тапсырыс беріледі.

3-сұрақ: Пластиналарды кесіп, жиегін дайындауға болады ма?

A: Иә. Өлшемі бойынша кесілген және жиектері дайындалған пішінді дайындамалар сызбаңызға қарсы келтірілген стандартты жұмыс болып табылады.

4-сұрақ: Әдеттегі жеткізу уақыты қандай?

A: Қор заттары 7-15 күнде жеткізіледі. Көпір жасау үшін кесілген, жарылған немесе арнайы ыстықтай илемделген табақ сортына, қалыңдығына және санына байланысты 15-35 күнді алады.

5-сұрақ: Қандай құжаттама беріледі?

A: Сұраныс бойынша EN 10204 3.1 немесе 3.2 стандартына сай фрезерлік сынау сертификаттары, зауыттық тексеру есептері, қажет болса, үшінші тараптың тексеруі және экспорттық қаптама мен кедендік файлдар.
